"Изменение N 2 ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования"

Утверждено

и введено в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 09.12.2013 N 2219-ст

Дата введения - 2014-02-28

ИЗМЕНЕНИЕ N 2 ГОСТ Р 52290-2004

ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ. ЗНАКИ

ДОРОЖНЫЕ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Раздел 2. Для ГОСТ 9.401-91 и ГОСТ 9.403-80 исключить слова: "материалов и изделий".

Пункт 3.2. Первый абзац дополнить словами: "Знаки 1.8, 1.15, 1.16, 1.18 - 1.21, 1.33, 2.6, 3.11 - 3.16, 3.18.1 - 3.25 допускается выполнять на желтом фоне".

Пункт 3.14. Второй абзац. Заменить номер: 8.21.2 на 8.24.

Пункт 4.2. Первый абзац после номера 6.10.2 дополнить номером: 6.11;

дополнить абзацем (после первого):

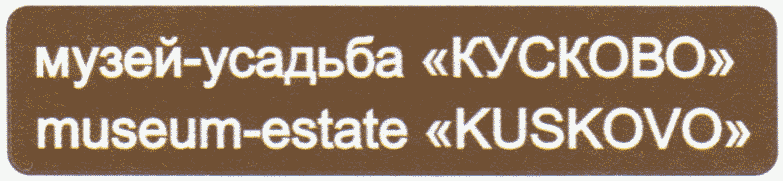

"Фон знаков (частей или вставок), предназначенных для указания туристических объектов, должен быть коричневого цвета";

третий абзац после слов "на вставке с синим фоном" дополнить словами: "названия туристических объектов - на вставке с коричневым фоном";

четвертый абзац после слов "на вставке с зеленым фоном" дополнить словами: "названия туристических объектов - на вставке с коричневым фоном";

шестой абзац после слов "на вставке с зеленым или синим фоном" дополнить словами: "названия туристических объектов - на вставке с коричневым фоном";

последний абзац изложить в новой редакции:

"Вставки следует выполнять без каймы, за исключением синих, зеленых или коричневых вставок на зеленом или синем фоне".

Пункт 4.3. Первый абзац после слов "в населенном пункте" дополнить словами: "коричневый фон, если указанные объекты являются туристическими";

последний абзац после слов "зеленый, синий, белый" дополнить словом: "коричневый".

Пункт 4.4. Первый абзац дополнить словами: "Знаки 6.11, на которых указывают наименования туристических объектов, должны иметь коричневый фон".

Пункт 4.8. Второй абзац изложить в новой редакции:

"Предпочтительно использовать больший шрифт, принятый для данной дороги. Надписи, относящиеся к второстепенным пунктам маршрута, допускается выполнять ближайшим меньшим шрифтом".

Пункт 4.11. Последний абзац после слов "к второстепенным объектам" изложить в новой редакции: "определяют в этом случае по шрифту, которым выполнено название этого объекта".

Пункт 4.15. Второй абзац дополнить словами:

"Изображения пиктограмм приведены в приложении И".

Пункт 4.20 изложить в новой редакции:

"4.20 На знаках, предназначенных для установки на дорогах, по которым проходят маршруты иностранных туристов, надписи, обозначающие объекты инфраструктуры (город, улица, стадион, музей и т.п.) и географические объекты (гора, река, озеро и т.п.) дублируют на английском языке.

Допускается сокращать на знаках русские и английские слова в соответствии с таблицей Г.4.

Названия населенных пунктов (объектов) стран, где применяют латинский алфавит, допускается писать так, как принято в этих странах. При этом наименования географических объектов и объектов инфраструктуры повторяют буквами латинского алфавита в соответствии с транслитерацией букв русского алфавита по таблице Г.5".

Пункт 5.2.2 после слов "на щите прямоугольной формы" дополнить словами: "который при необходимости изготовляют по приложению Ж".

Пункт 5.3.3. Второй абзац после слова "(микростеклошариков)" дополнить словами: "или микропризм";

третий абзац после слов "сгруппированных в ячейках" дополнить словами: "или микропризм;".

Пункт 5.3.4 после слов "из пленки одного типа" дополнить словами: "и иметь одинаковую оптическую систему".

Пункт 5.5.1. Первый абзац после слов "для синего" дополнить словами: "и коричневого".

Пункт 5.5.3 после слов "в таблице 5.2" дополнить словами: ", при углах наблюдения = 1° и = 1,5° - в таблицах 5.2а и 5.2б соответственно";

таблицу 5.2 дополнить значениями коэффициента световозвращения для пленок коричневого цвета:

дополнить таблицами - 5.2а, 5.2б:

Таблица 5.2а

Цвет элемента изображения знака

Тип пленки

Угол наблюдения = 1°

Угол освещения (при = 0°)

10°

20°

30°

40°

Коэффициент световозвращения,

Белый, серебристый

В

80,0

70,0

60,0

50,0

15,0

Красный

В

20,0

18,0

16,0

13,0

5,0

Оранжевый

В

18,0

16,0

15,0

10,0

2,0

Желтый

В

65,0

55,0

45,0

40,0

13,0

Зеленый

В

10,0

8,0

7,0

5,0

2,0

Синий

В

5,0

4,5

3,5

2,5

1,0

Таблица 5.2б

Цвет элемента изображения знака

Тип пленки

Угол наблюдения = 1,5°

Угол освещения (при = 0°)

10°

20°

30°

40°

Коэффициент световозвращения,

Белый, серебристый

В

15,0

14,0

13,0

9,0

1,5

Красный

В

3,0

2,8

2,5

2,0

0,5

Оранжевый

В

7,5

7,0

6,5

4,5

1,0

Желтый

В

10,0

9,0

8,0

6,0

1,0

Зеленый

В

1,5

1,2

1,0

-

-

Синий

В

1,0

-

-

-

-

последний абзац изложить в новой редакции:

"Равномерность распределения коэффициента световозвращения для одного цвета изображения знака (при одинаковых углах освещения) должна быть не менее 90%".

Пункт 5.6.1. Таблицу 5.3 дополнить значениями координат цветности для пленок коричневого цвета:

Таблица 5.3

рисунки 1, 2 заменить новыми:

Рисунок 1. График цветовых областей для знаков

со световозвращающей поверхностью

Рисунок 2. График цветовых областей для знаков

с внутренним и внешним освещением

Пункт 5.6.2. Таблицу 5.4 дополнить значениями коэффициента яркости для элементов изображений знаков для коричневого цвета:

Таблица 5.4

Пункт 5.7.1. Перечисление е). Исключить слово: "марку".

Пункт 8.2.2 дополнить абзацем:

"Измерение коэффициента яркости флуоресценции проводят спектроколориметром при геометрии измерения 45°/0° относительно источника света Д65 (ГОСТ 7221) со спектральной плотностью мощности излучения (), соответствующей дневному свету в спектральном диапазоне от 300 до 380 нм, с возможностью перекрытия ультрафиолетовой части излучения".

Пункт 10.2. Второй абзац. Заменить слова: "два года" на "не менее пяти лет";

третий абзац. Заменить слова: "семь лет" на "не менее семи лет".

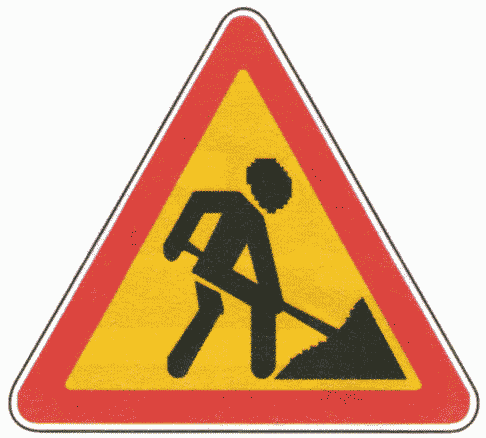

Приложение А. Таблица А.1. Изображение знака 1.25 заменить новым:

Таблица А.4. Знак 4.4. Заменить номер и наименование: "4.4 Велосипедная дорожка" на "4.4.1 Велосипедная дорожка или полоса"; заменить номер: 4.5 на 4.5.1;

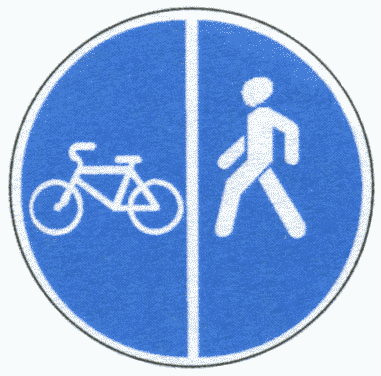

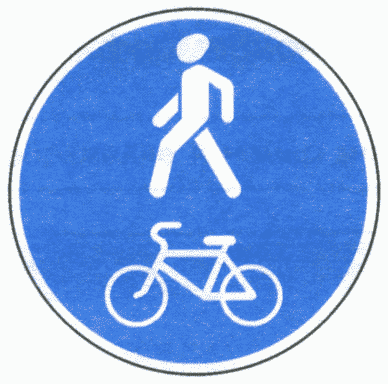

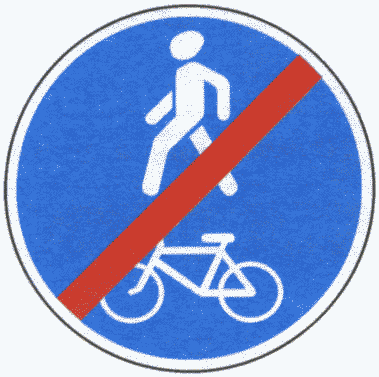

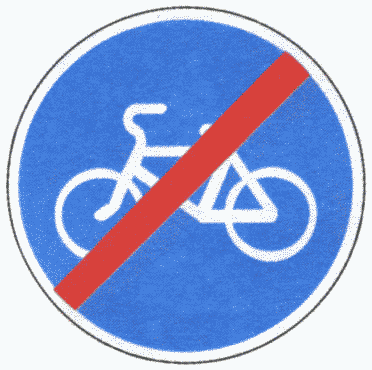

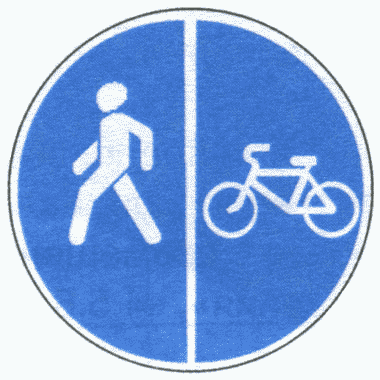

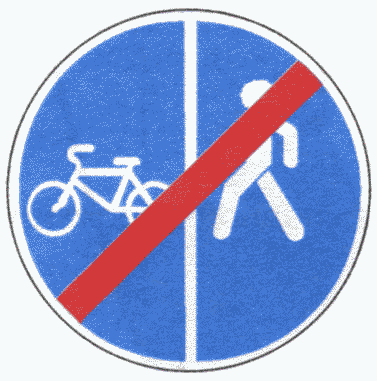

таблицу А.4 дополнить изображениями, номерами и наименованиями предписывающих знаков - "4.4.2 Конец велосипедной дорожки или полосы", "4.5.2 Пешеходная и велосипедная дорожка с совмещенным движением", "4.5.3 Конец пешеходной и велосипедной дорожки с совмещенным движением", "4.5.4 и 4.5.5 Пешеходная и велосипедная дорожка с разделением движения", "4.5.6 и 4.5.7 Конец пешеходной и велосипедной дорожки с разделением движения":

Окончание

Таблица А.5. Заменить номер знака: 5.11 на 5.11.1;

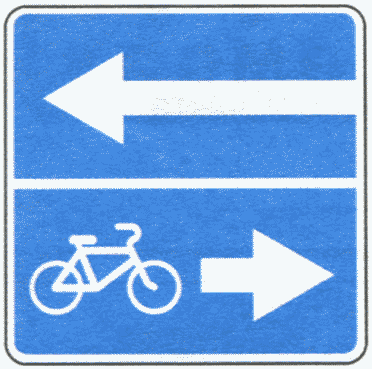

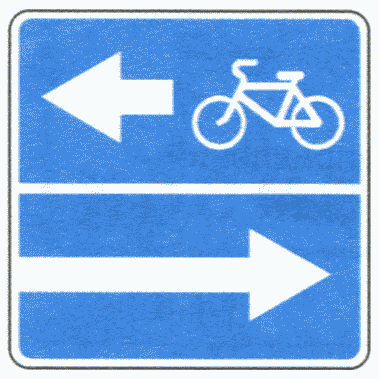

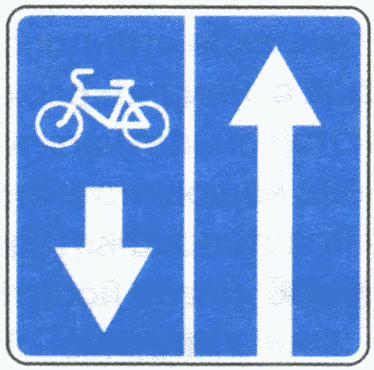

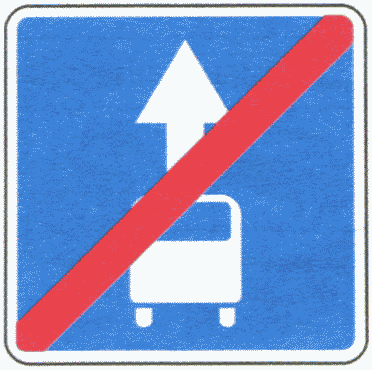

дополнить изображениями, номерами и наименованиями знаков особых предписаний - "5.11.2 Дорога с полосой для велосипедов", "5.13.3 и 5.13.4 Выезд на дорогу с полосой для велосипедов", "5.14.1 Конец полосы для маршрутных транспортных средств":

Окончание

Таблица А.6. Знак 6.4. Заменить наименование:

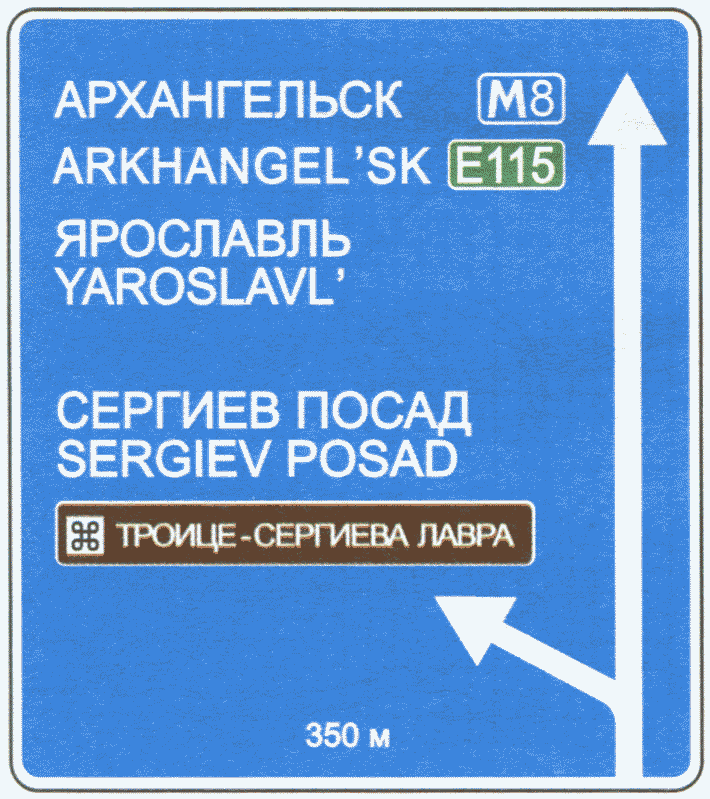

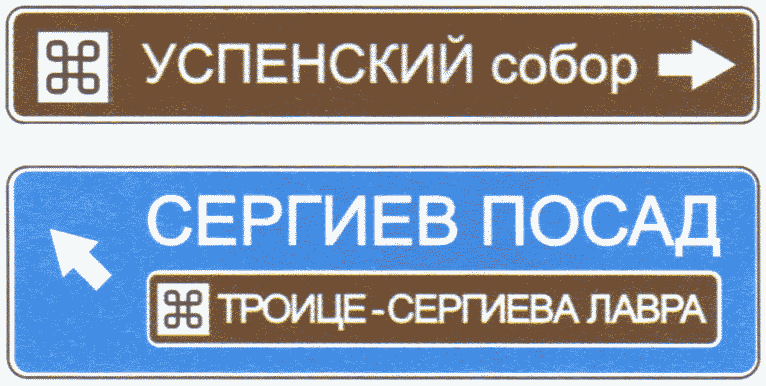

"Место стоянки" на "Парковка (парковочное место)"; изображения информационных знаков 6.9.1 <*>, 6.10.1 <*>, 6.11 <*> дополнить новыми:

Окончание

Таблицу А.8 дополнить изображениями, номерами и наименованием знаков дополнительной информации - "8.4.9 - 8.4.14 Кроме вида транспортного средства", "8.23 Фотовидеофиксация", "8.24 Работает эвакуатор":

Окончание

Приложение Б. Группу "Предписывающие знаки" дополнить изображениями знаков - 4.4.2, 4.5.2 - 4.5.7 на масштабной сетке:

4.4.2

4.5.2

4.5.3

4.5.4

4.5.5

4.5.6

4.5.7

группу "Знаки особых предписаний" дополнить изображениями знаков - 5.11.2, 5.13.3, 5.13.4, 5.14.1 на масштабной сетке:

5.11.2

5.13.3

5.13.4

5.14.1

группу "Знаки дополнительной информации (таблички)" дополнить изображениями знаков - 8.4.9 - 8.4.14, 8.23, 8.24 на масштабной сетке:

8.4.9

8.4.10

8.4.11

8.4.12

8.4.13

8.4.14

8.23

8.24

Таблицу Г.4 для следующих слов, указанных на русском языке, изложить в новой редакции:

Приложение Д. Таблица Д.4. Графа "Номер знака". Заменить номера: 3.10, 4.4, 4.5 на 3.10, 4,4.1 - 4.5.7;

таблица Д.5. Графа "Номер знака". Заменить номер: 5.14 на 5.14.1;

таблица Д.8. Графа "Номер знака". Заменить номера: 8.14 - 8.21.3 на 8.14 - 8.21.3, 8.23, 8.24;

примечание дополнить абзацем:

"Для знаков 8.4.9 - 8.4.14 размер H увеличивают на 1/3".

Стандарт дополнить приложениями - Ж, И:

"Приложение Ж

(обязательное)

ЩИТЫ ДЛЯ РАЗМЕЩЕНИЯ ИЗОБРАЖЕНИЙ ДОРОЖНЫХ ЗНАКОВ

Ж.1. Щиты для размещения изображений дорожных знаков изготовляют с использованием световозвращающей флуоресцентной пленки желто-зеленого цвета.

Для изготовления изображений знаков на них используют пленки типа В.

Ж.2. Значения коэффициента световозвращения () флуоресцентных световозвращающих пленок, используемых для изготовления щитов, должны быть не менее значений, указанных в таблице Ж.1.

Таблица Ж.1

Цвет фона щита

Угол наблюдения

= 0,33°

= 1°

= 1,5°

Угол освещения (при = 0°)

10°

20°

30°

40°

10°

20°

30°

40°

10°

20°

30°

40°

Коэффициент световозвращения,

Флуоресцентный желто-зеленый

270

180

120

80

50

96

80

55

36

20

17

16

14

9

1,5

Ж.3. Координаты цветности (x, y) точек пересечения граничных линий цветовых областей для флуоресцентной световозвращающей пленки, определяемые в колориметрической системе МКО 1931 г. для источника типа Д65 (ГОСТ 7721) при геометрии измерения 45°/0°, должны соответствовать значениям, указанным в таблице Ж.2.

Таблица Ж.2

Цвет фона щита

Обозначение координат

Координаты цветности угловых точек цветовых областей

1

2

3

4

Флуоресцентный желто-зеленый

x

0,376

0,438

0,460

0,387

y

0,568

0,508

0,540

0,610

Ж.4. Коэффициенты яркости и флуоресцентной яркости флуоресцентной световозвращающей пленки должны соответствовать значениям, указанным в таблице Ж.3.

Таблица Ж.3

Цвет фона щита

Коэффициент яркости , %, не менее

Коэффициент яркости флуоресценции , %, не менее

Флуоресцентный желто-зеленый

60

35

Ж.5. Изображения дорожных знаков на щитах размещают по рисунку Ж.1.

В скобках указаны размеры щита для знаков типоразмера III

Рисунок Ж.1. Примеры размещения изображений дорожных

знаков типоразмеров II и III на щите: а - на одном щите;

б - на отдельных щитах

Приложение И

(обязательное)

ИЗОБРАЖЕНИЯ

ПИКТОГРАММ, ОТНОСЯЩИХСЯ К ОБЪЕКТАМ ТУРИЗМА И СПОРТА

НА ЗНАКАХ 6.9.1 - 6.11
